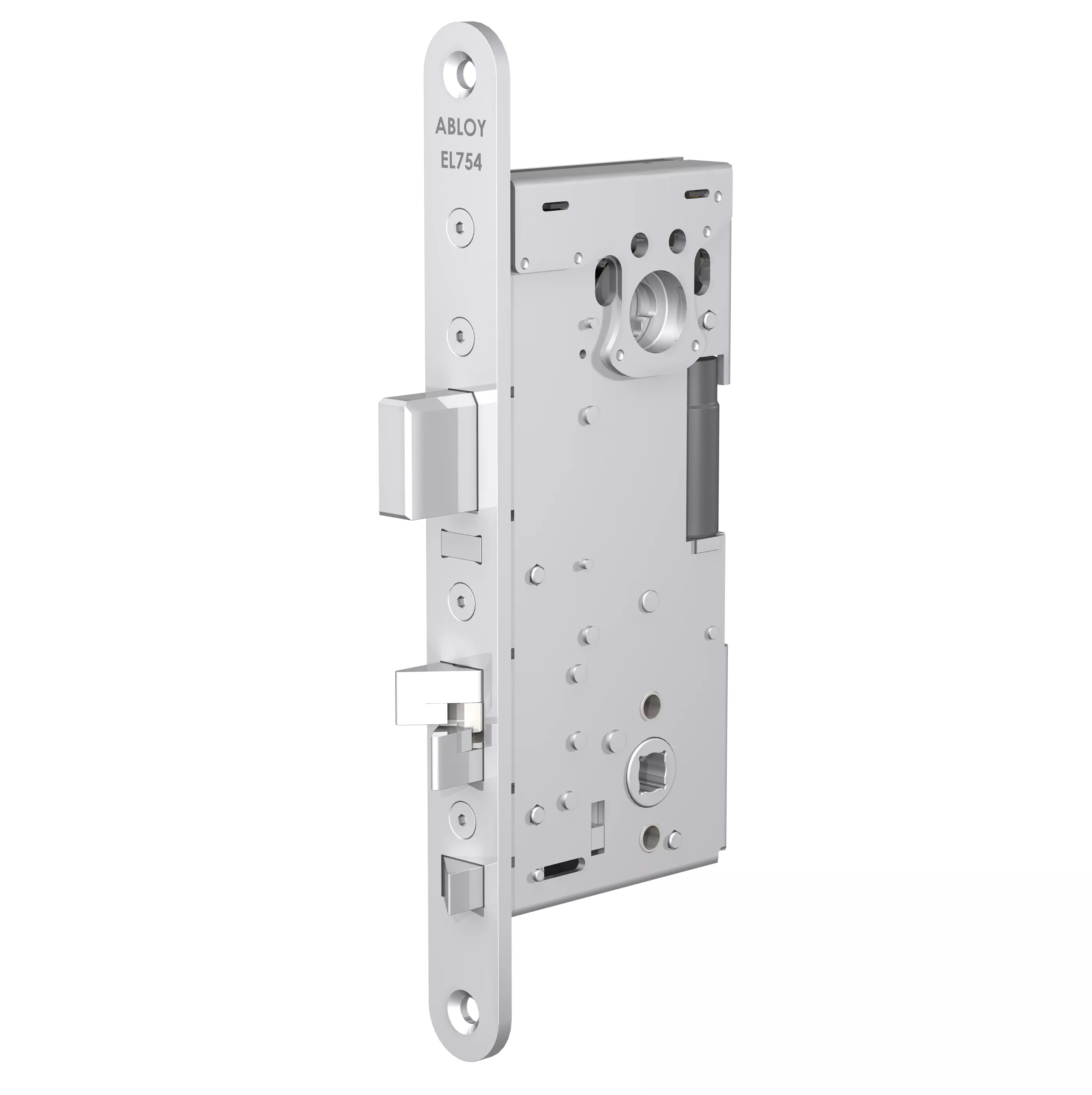

EL 754/140010 / Моторный замок 24 В (4632+EA470) HI-O

     Моторный электрозамок повышенной надежности для уличных и межкомнатных, деревянных и металлических дверей. Типичные объекты применения – двери деловых центров, торговых центров, домов частного сектора, промышленных предприятий и т.д.

     Многофункциональный моторный замок предлагает как механическую прочность, так и множество выходов индикации для дверей с особыми требованиями.

     Замок совместим с дверной автоматикой. Замок можно устанавливать на противопожарные двери (EN). Возможна установка замка на двери запасного выхода.

     Возможно исполнение корпуса замка только с ригелем прямой конструкции – ABLOYEL755.

РАБОТА

     Прямой ригель убирается от мотора, а выдвигается от усилия пружины.

     Ригель двойного действия управляется электрически или от ручек.

     Прямой ригель и ригель двойного действия могут управляться раздельно:

     1.Режим повышенной надежности:

     • Оба ригеля прямой и двойного действия заперты

     2.Режим закрытого положения:

     • Прямой ригель убран от мотора, а ригель двойного действия заперт. Ригель двойного действия можно освободить от сигнала открывания или от ручки.

     3.Режим открытого положения:

     • Прямой ригель убран, а ригель двойного действия освобожден, таким образом дверь можно открыть, потянув на себя, или толкнут от себя.

     Замок включает встроенный дверной контакт, который не дает ригелю выдвигаться из корпуса замка пока дверь не будет закрыта.

     Обработка: хромированная передняя планка.

ТЕХНИЧЕСКИЕ ДАННЫЕ

     • Ток: нормальный 300мА, холостого хода 60мА

     • Реле: макс. 0,8А 30В пост. / 20Вт

     • Передняя планка: 22мм

     • Шток: 8мм

ИНДИКАЦИЯ

     • Ригель прямой конструкции вне корпуса

     • Ригель прямой конструкции внутри корпуса

     • Ригель двойного действия заперт / не заперт

     • Положение двери
